新型LED植物工廠

方案類型: 智慧農業

 植物工廠是現代設施農業發展的高級階段，是一種高投入、高技術、精裝備的生產體系，集生物技術、工程技術和系統管理于一體，使農業生產從自然生態束縛中脫離出來.按計劃周年性進行植物產品生產的工廠化農業系統，是農業產業化進程中吸收應用高新技術成果最具活力和潛力的領域之一，代表著未來農業的發展方向。植物工廠通過設施內高精度環境控制實現農作物周年連續生產的高效農業系統，是利用計算機對植物生育的溫度、濕度、光照、CO?濃度以及營養液等環境條件進行自動控制，使設施內植物生育不受或很少受自然條件制約的省力型生產。

     小型植物工廠占地面積在200-500平方米，由于種植空間小，投資額相對小，溫度調節的效率高，自動化設備也可以進行簡化設計，如自動化設備也可以更改為手動控制，檢測設備也可以把無線數據傳輸改為人工巡視，不需要自動化播種設備和自動傳輸與采摘設備，這種小型植物工廠同樣可以完成植物工廠的設計目標，小型植物工廠可以連鎖方式實現規模化經營。

     植物工廠一般分為三個類型，即：

人工光利用型植物工廠；

太陽光利用型植物工廠；

太陽光與人工光并用型植物工廠。

其優缺點如下：



圖1 不同類型優缺點

    利用無線GSM網絡，并通過各種外接傳感器可對農田作物生長環境溫度、濕度等環境參數以及作物圖像實現實時遠程監測，圖像、環境數據通過GPRS傳回到管理中心，管理者通過后臺數據匯總分析農田環境、蟲害情況，及時作出預防措施，同時管理者也可通過后臺管理中心設置定時獲取環境數據、圖片。系統結構如圖2所示。

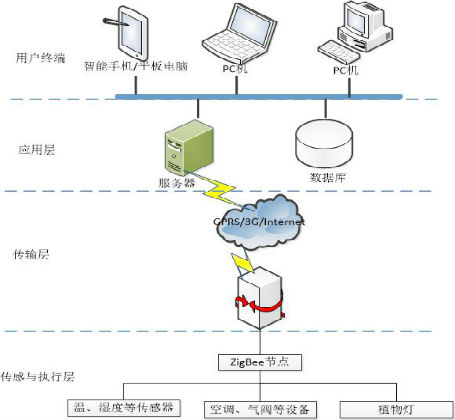

圖2 系統結構圖

傳感與執行層：

       該層將數據傳感器的采集的數據通過ZigBee和Rs485/232兩種模式上傳至網關。根據傳輸方式的不同，溫室現場部署分為無線版和有線版兩種。無線版采用ZigBee發送模塊將傳感器的數值傳送到zigBee節點上；有線版采用電纜方式將數據傳送到Rs485/232節點上。無線版具有部署靈活，擴展方便等優點；有線版具有高速部署，數據穩定等優點。

       無線傳感器節點實時采集農作物生長所需的溫室內的溫度，濕度信號以及光照、土壤溫度、土壤含水量、CO2濃度等環境參數并上傳到ZigBee網關。

       接收遠程控制指令，通過繼電器控制各種農業生產設備，包括：噴淋、滴灌等噴水系統和卷簾、風機等空氣調節系統等。

       通過IP網絡攝像頭可實時對作物情況、人員和安全視頻流上傳至服務器。

傳輸層：

       該層主要將設備采集到的數據，通過3G/GPRS/Inernet網絡傳送到服務器上，在傳輸協議上支持IPv4現網協議及下一代互聯網IPv6協議。

應用層：

       該層負責對采集的數據進行存儲和信息處理，為用戶提供分析和決策依據，用戶可隨時隨地通過電腦和手機等終端進行查詢。

用戶終端：

       3G手機、PC機終端通過接入網絡實時查看各種由傳感器傳來的數據。

     豐富多樣的傳感器：

圖3 傳感器類型

      農業生產使用的傳感器種類繁多，根據作物的不同，包括空氣溫度、空氣濕度、土壤溫度、土壤濕度、土壤ph值、光照（強度、時間）、風力、二氧化碳濃度（也可測其他氣體濃度）、溶解氧含量、葉面水份等200多種傳感器，其中溫度、濕度、光照、二氧化碳濃度是最主要的幾種農業用傳感器。

  系統在網絡方面采取了多種制式，遠程通訊采用3G無線網絡，近距離傳輸采取無線ZigBee模式，保證網絡系統的穩定運行。智慧農業監控系統網絡拓?fù)浣Y(jié)構如圖4所示。

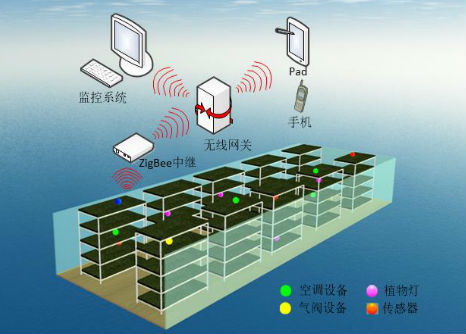

圖5 網絡拓?fù)浣Y(jié)構

      本系統主要是人工光利用型植物工廠，它是在完全密閉可控的環境下彩人工光源和營養液栽培技術，在幾乎不受外界氣候條件影響的環境下，進行植物周年生產的一種方式，主要特征如下：

1、  建筑結構為全封閉式，密閉性強，屋頂及墻壁材料不透光，隔熱性較好；

2、  只利用人工光源，光源特性較好，如LED燈；

3、  采用植物在線檢測和網絡管理技術，對植物生長過程進行連續檢測和信息處理；

4、  采用營養液栽培方式，完全不用土壤甚至基質；

5、  可以有效地抑制害蟲和病原微生物的侵入，在不使用農藥的前提下實現無污染生產；

6、  對設施內光照、溫度、濕度、CO2濃度以及營養液等要素違約金可進行精密控制，明、暗期長短可任意調節、植物生長較穩定，可實現周年均衡生產；

7、  系統技術裝備和設施建設費用高，能源消耗大，運行成本較高，因此當前階段適合高經濟價值的農作物生產。

       在系統結構上，植物工廠以外圍護結構及各功能單元為基礎，通過營養液循環與控制系統、多層立體栽培系統、空氣調節和凈化系統、CO2氣肥釋放系統、人工光源系統以及計算機自動控制系統等子系統構成，全天候保障工廠的運行與智能化管理。
