NB-IoT終端控制器KHT-NBLC01

方案類型: NB-IoT終端控制器

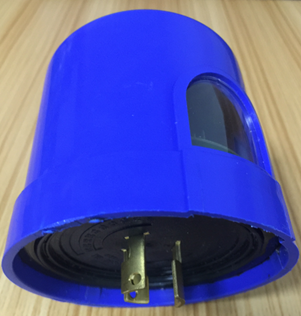

單燈控制器 KHT-NBLC01-AC



n  運輸及保管條件

（1）存儲溫度范圍：-40℃~+85℃

（2）存儲環境：避免潮濕、積水環境

（3）搬運：嚴禁高空墜落

（4）堆放：嚴禁過多堆積

n  使用注意事項

（1）請專業安裝人員進行現場安裝

（2）請勿安裝在具有長期高溫的環境中，以免影響使用壽命

（3）安裝時，請做好接線端的絕緣處理

（4）安裝時，注意接口規范，請勿接錯

（5）安裝時，請旋轉接口，保證NEMA接口間接觸完整

產品功能特點：

• NB-IoT無線通訊方式

• 標準NEMA接口，安裝方便快捷

• 標準NEMA旋扣式5PIN接口

• 具備遠程開、關功能，內部最大15A繼電器輸出

• 具備0-10V、PWM調光(DALI單線調光需定制)輸出接口

• 具備電流、電壓、功率、功率因素，電能遠程讀取功能

• 具備電能累計，遠程清除功能

• 具備燈具故障檢測功能

• 具備故障信息主動上報功能

• 可擴展GPS定位，光照控制開、關燈功能

• 具備防雷功能

• 防水等級：IP65

電器參數
n  基本參數
產品型號			KHT-NBLC01-AC
繼電器回路			單路，250V/15A
交流輸入?yún)?shù)	電壓范圍		96V-264VAC
	頻率范圍		50-60Hz
	電流范圍		0-2A
	功耗		<3W
交流輸出參數	電壓范圍		輸入交流電壓
	頻率范圍		50-60Hz
	電流范圍		0-2A
	最大負載功率		≦220W

n  數據讀取說明
電壓檢測范圍	96V-264VAC
電流檢測范圍	0-2A
數據檢測精度	≤5%
有功功率計算	具備
功率因素計算	具備
電能統計	電能累計

n  調光模式
調光模式	PWM		模擬電壓		DALI(需定制）
輸出參數	5V/400Hz(可調)		0-10V/10mA		數字指令
說明	預設100%調光，PWM=1 可設置100%調光，PWM=0		預設100%調光為10V 可設置100%調光為0V		標準DALLI調光協議
n  其他功能說明
故障信息上報		主動上報，查詢上報
報警信息		燈具故障，電源故障，補償電容故障，欠壓、過壓、過流等
任務模式		本地自運行任務，定制光控開關模式
定位功能		GPS定位，定制化設計

n  通訊性能
產品型號	KHT-NBLC01-B5	KHT-NBLC01-B8
頻點范圍	850M	900MHz
通訊方式	NB-IoT
通訊機制	UDP，COAP

n  工作環境
溫度	-40～+85℃
相對濕度	<95%
IP等級	IP65
外形尺寸	直徑84mm,高度98mm
重量	0.24KG

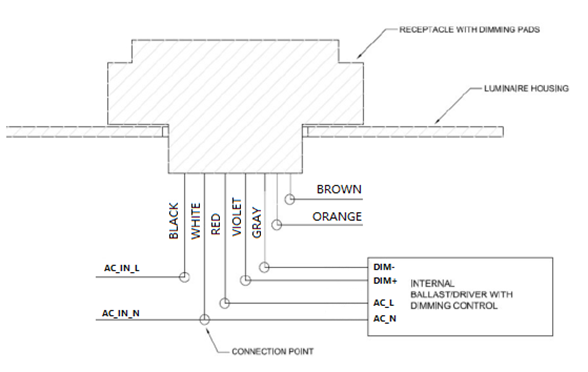

產品接線示意圖

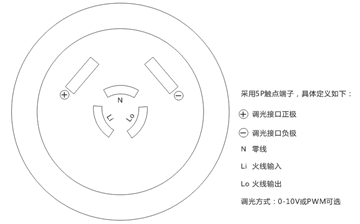

n  KHT-NBLC01-AC 接口規范示意圖
標準符合：C136.41
