光伏揚水灌溉系統

方案類型: 智慧農業

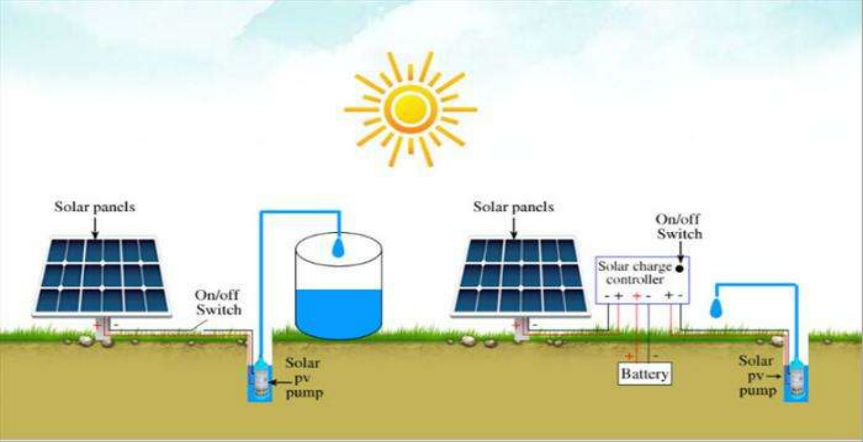

      水泵由三相交流電機驅動，從深井中提水，注入蓄水箱/池，或直接接入灌溉系統。根據實際系統需求和安裝條件，可采用不同類型的水泵進行工作。

1、單機系統優化

       單機系統是指系統中只有1臺水泵以及與之配套的太陽電池陣列與揚水逆變器。系統設計的優化目標是在滿足揚程和流量要求的前提下，盡可能減少太陽電池組件的使用量。根據日照強度的變化調節水泵轉速：日照達到峰值時，水泵以額定轉速運行，輸出功率接近太陽電池陣列的最大功率；日照較充足時，水泵在低于額定轉速的范圍內以MPPT方式調速運行；當水泵轉速低至流量為零時，系統停止工作（如下圖）。因此，系統配置與傳統的恒速運行方式有很大區別，需要根據揚程和流量的要求、當?shù)氐娜照諚l件，進行優化設計：

1.    確定最佳平均日運行時間和水泵調速范圍。
2.   選擇水泵的最佳揚程和額定功率。
3.   確定太陽電池組件的最大功率、最佳工作電壓以及接線方式。

2、多機系統優化

       多機系統是指系統中有多臺水泵，可以采用單臺大功率逆變器驅動多臺水泵，也可采用多臺功率相匹配的逆變器。在流量要求大的場合，多機系統的運行具有更大的靈活性。通過太陽電池陣列及水泵切換控制，日照充足時，所有水泵以MPPT方式運行；日照較弱時，關停部分水泵，太陽電池陣列集中為部分繼續運行的水泵供電。在單機系統優化的基礎上，水泵的調速范圍能夠得到進一步優化，始終處于高效運行狀態。
